Materiales para corte y grabado en pantógrafo
Tabla de contenidos
El grabado en pantógrafo permite realizar cortes y marcajes precisos sobre diferentes materiales, por eso continúa siendo una técnica muy valorada en entornos industriales, señalización profesional, rotulación, joyería y personalización de piezas.
Sin embargo, la calidad final no depende solo de la máquina utilizada. La elección del cutter, el material de la herramienta, la forma de corte y los parámetros de trabajo influyen directamente en el acabado, la durabilidad y la eficiencia del proceso. En este artículo analizamos los aspectos clave para elegir correctamente las herramientas de grabado en pantógrafo.
¿Qué es un pantógrafo?

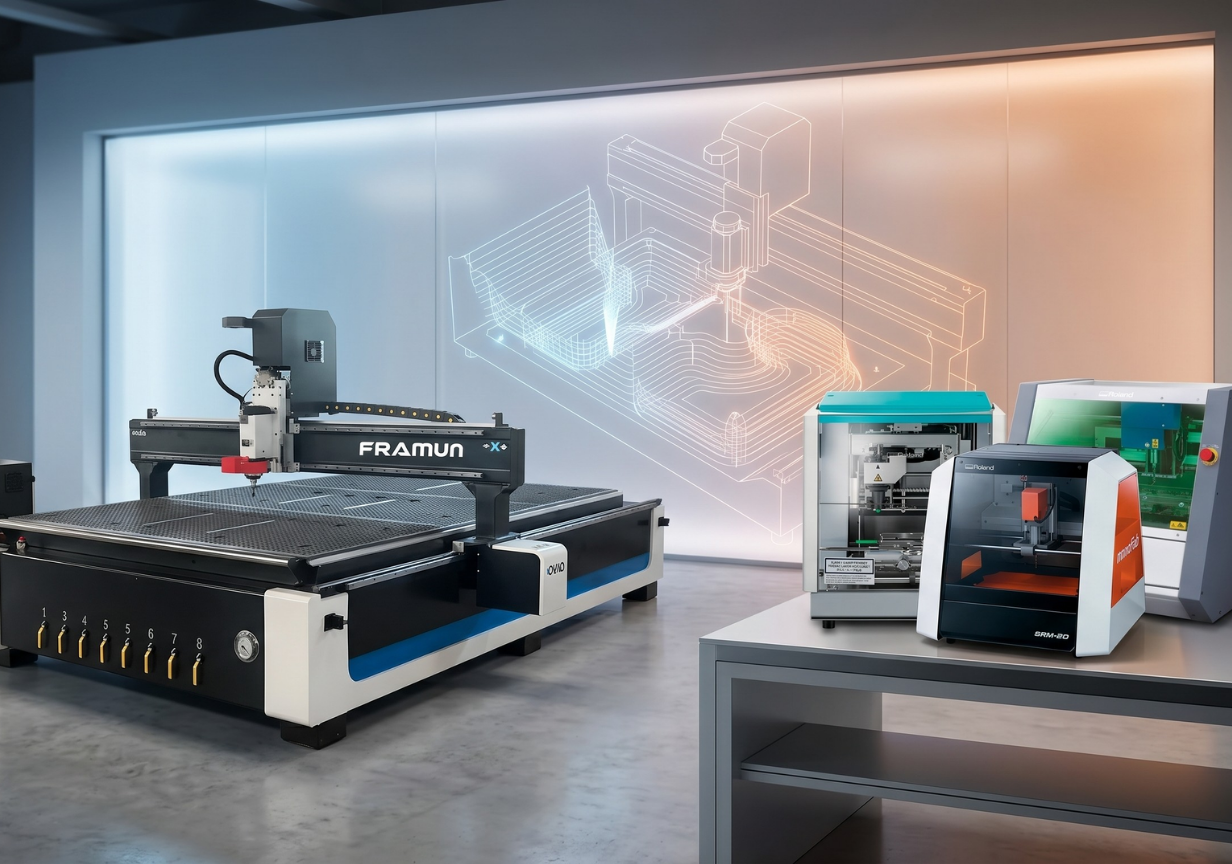

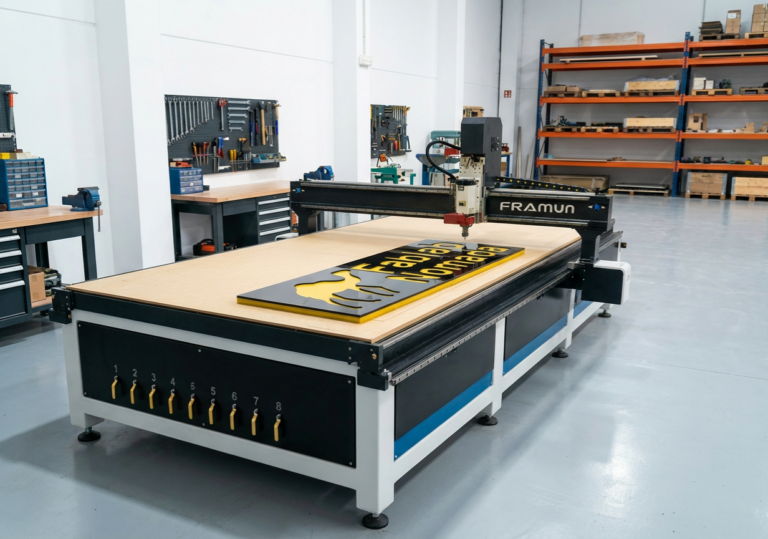

Un pantógrafo es una máquina utilizada para realizar trabajos de corte, grabado y fresado en diferentes materiales. El grabado en pantógrafo permite reproducir textos, formas y diseños técnicos sobre placas, plásticos, metales o materiales laminados. Tradicionalmente se utilizaba para copiar formas a través de un mecanismo de brazos articulados. Actualmente el grabado en pantógrafo suele realizarse con equipos CNC mucho más precisos y automatizados.
Los pantógrafos modernos funcionan mediante herramientas de corte o fresas. Estas se desplazan sobre el material siguiendo un diseño previamente definido. La calidad final dependerá de la máquina escogida, el tipo de cutter, la geometría de corte, la calidad de los materiales y la configuración del proceso.
Materiales de fabricación para cutters de grabado en pantógrafo
El material de la herramienta influye directamente en varios factores. La calidad del corte, la precisión del acabado y la durabilidad del cutter pueden verse afectados si no se han fabricado con materiales resistentes. Una buena elección permite trabajar con mayor estabilidad, reducir roturas y mejorar la rentabilidad del proceso.
Los principales materiales con los que se fabrican los cutters para grabado en pantógrafo son:
- Carburo micrograin: Carburo de grano fino que se mantiene fuerte durante más tiempo y produce cortes limpios y precisos. Susceptible a la rotura cuando se usan las puntas muy pequeñas.

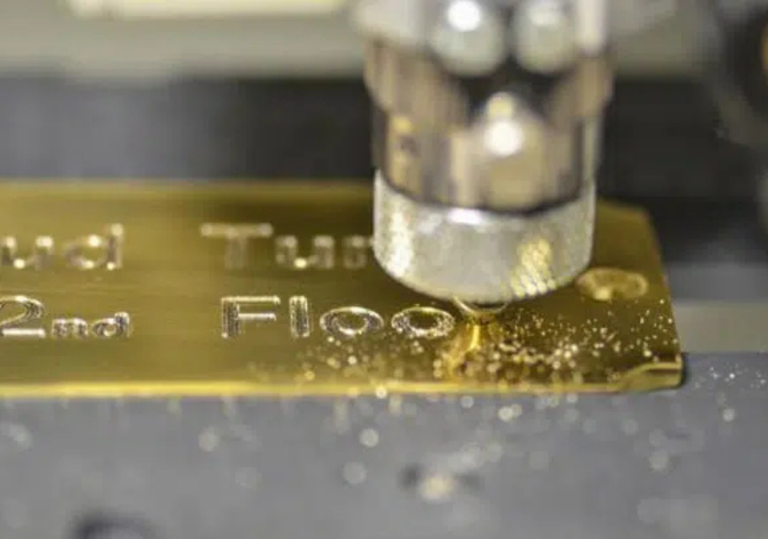

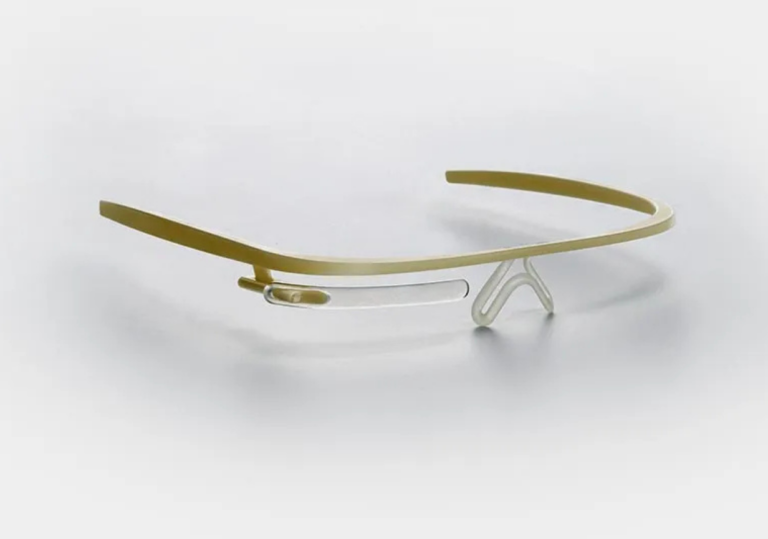

- Acero de alta velocidad: No tan duradero ni resistente al desgaste como el carburo, pero ofrece una mayor resistencia para el corte profundo. Muy utilizado para grabar con pantógrafo sobre metal.
- Punta de carburo: Una punta de carburo se suelda al extremo de un mango de acero. El mango se puede deformar, torcer u oxidar. Más económico que la herramienta de metal duro.
Formas de corte para grabado en pantógrafo
Además del material de la herramienta, la forma de corte también es un factor clave para conseguir el resultado deseado. Cada tipo de cutter está diseñado para una aplicación concreta. Esto supone que elegir la geometría adecuada ayuda a mejorar el acabado y la eficiencia del trabajo.
Las 3 formas de corte más habituales son:
- Paralelo: Produce un corte cuadrado y recto. Perfecto para conseguir un grabado en pantógrafo uniforme y preciso. También se puede diseñar para perforar agujeros.
- Bruñidor: Diseñado para rotar sobre el material y eliminar la capa de recubrimiento sin llegar a cortar el material. Especialmente útil para el grabado en pantógrafo en materiales laminados o superficies con acabados delicados.
- Ensamblador: Para hacer un corte angular en plásticos. Es habitual para aplicaciones tales como directorios con lamas intercambiables o sistemas de señalización modular.
¿Cómo elegir la herramienta adecuada para corte y grabado en pantógrafo?
Cada trabajo de corte y grabado con pantógrafo requiere una herramienta específica. Seleccionar el cutter adecuado es fundamental para conseguir resultados más limpios, precisos y estables.
La elección de la herramienta adecuada para el corte y grabado en pantógrafo dependerá de:
- Tipo de material.
- Profundidad del grabado.
- Geometría deseada.
- Nivel de acabado requerido.
¿Qué materiales se pueden grabar con pantógrafo?
El grabado en pantógrafo permite trabajar sobre una amplia variedad de materiales utilizados en industria, señalización y personalización. Entre los más habituales destacan:

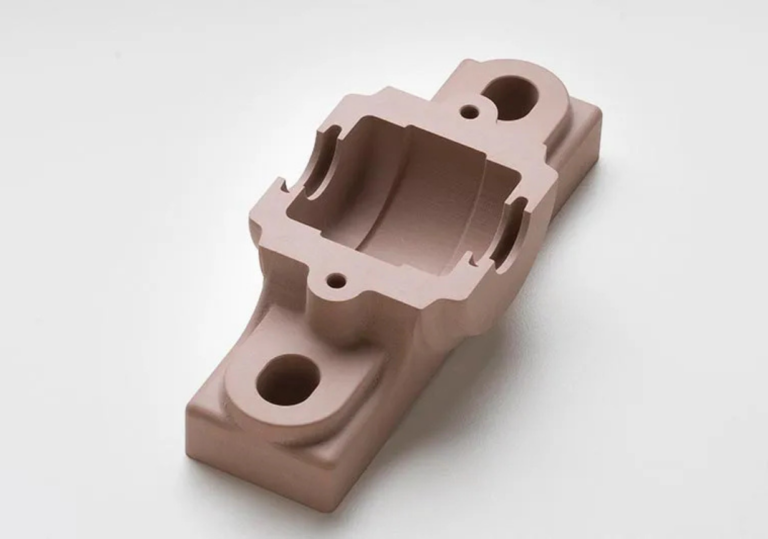

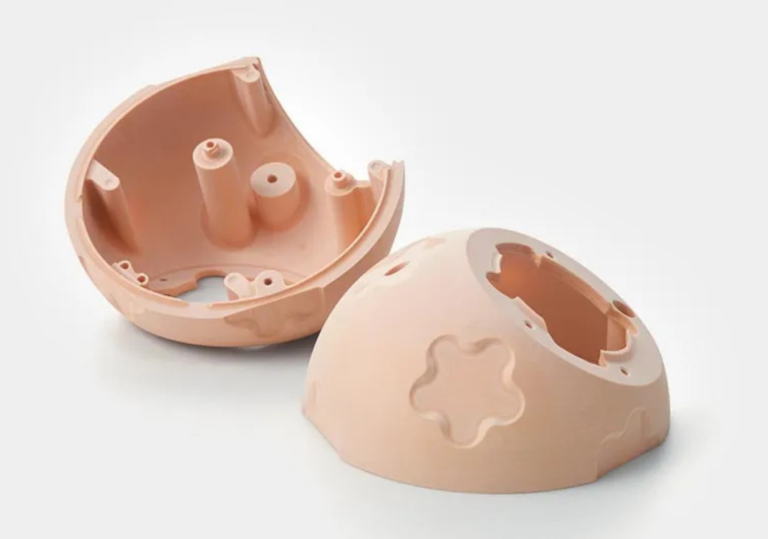

- Plásticos técnicos.
- Metacrilato.

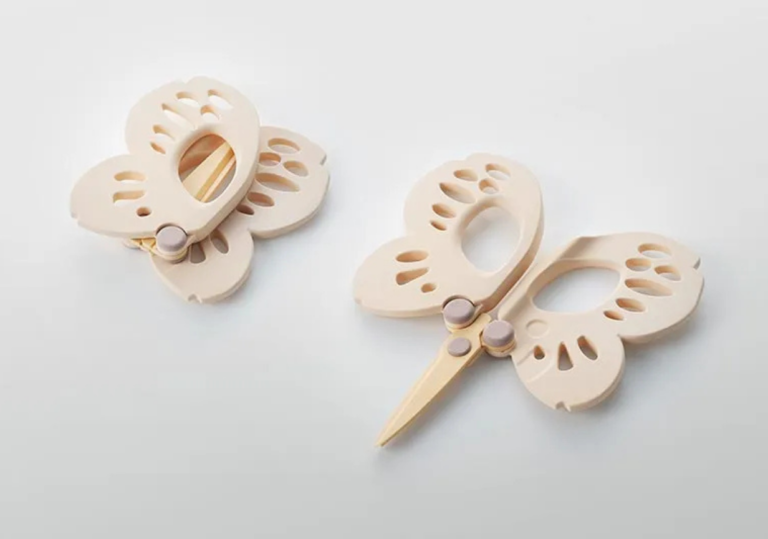

- PVC.
- Aluminio.
- Latón.
- Acero inoxidable.

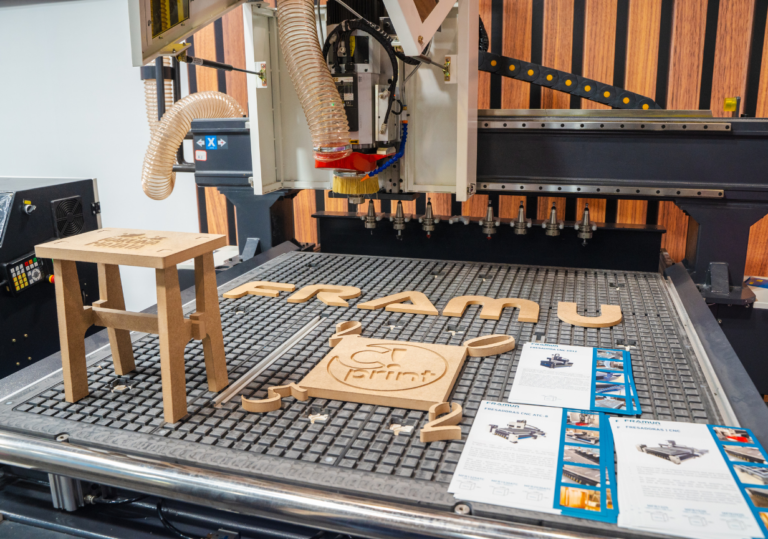

- Madera.

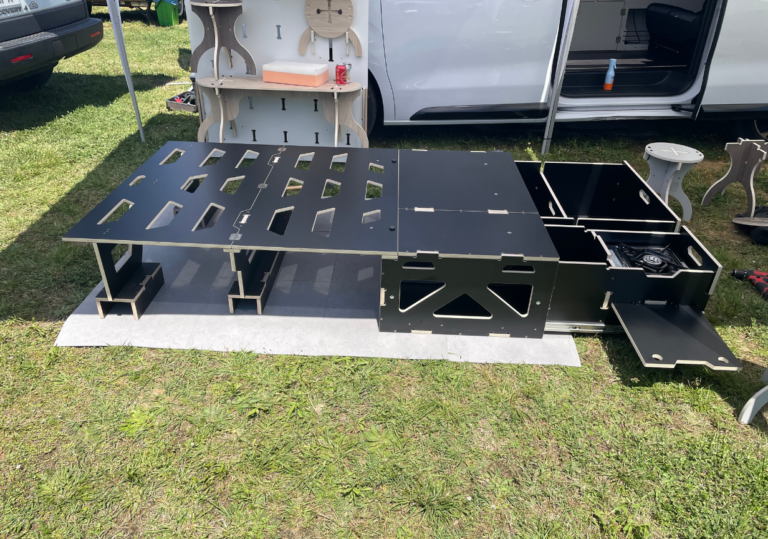

- Materiales laminados.

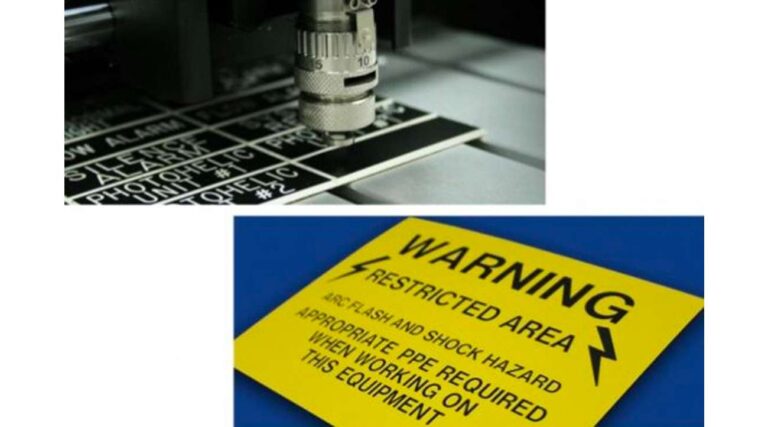

- Materiales bicapa para señalización.
Factores que influyen en la vida útil de la herramienta
La vida útil de una herramienta para grabado en pantógrafo depende de varios factores técnicos. Las condiciones de corte que determinan la tasa de eliminación del material son:
- Velocidad de corte.
- Velocidad de avance.
- Profundidad de corte.
La vida de la herramienta puede definirse como la cantidad de tiempo que puede seguir cortando correctamente antes de necesitar ser reafilada o sustituida. Una buena elección del tipo de cutter puede aumentar la vida de la herramienta y mejorar la rentabilidad del proceso de corte y grabado en pantógrafo. Por esto, también deben tenerse en cuenta las características del material a trabajar para garantizar una larga vida útil. Los más duros o abrasivos pueden acelerar el desgaste de la herramienta.
De todas formas, una herramienta con un desgaste normal puede ser afilada muchas veces evitando así los elevados costes de sustitución. Reafilar correctamente la herramienta permite mantener una buena calidad de trabajo durante más tiempo y optimizar el rendimiento del proceso de corte o grabado en pantógrafo.
Aplicaciones habituales del grabado en pantógrafo
El grabado en pantógrafo se utiliza actualmente en una gran variedad de sectores industriales y aplicaciones profesionales. Una solución muy útil en trabajos donde se requiere precisión, durabilidad y personalización.
Algunas de las aplicaciones más habituales para grabar con pantógrafo son:
- Fabricación de placas industriales.

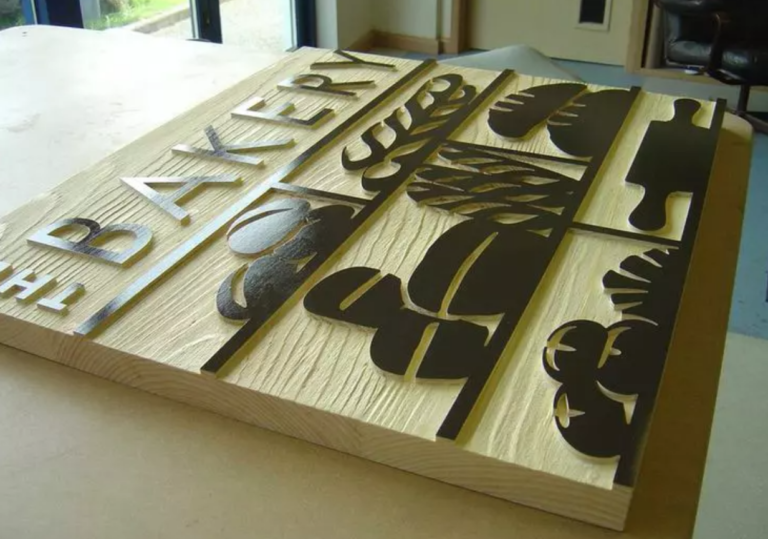

- Señalización técnica.

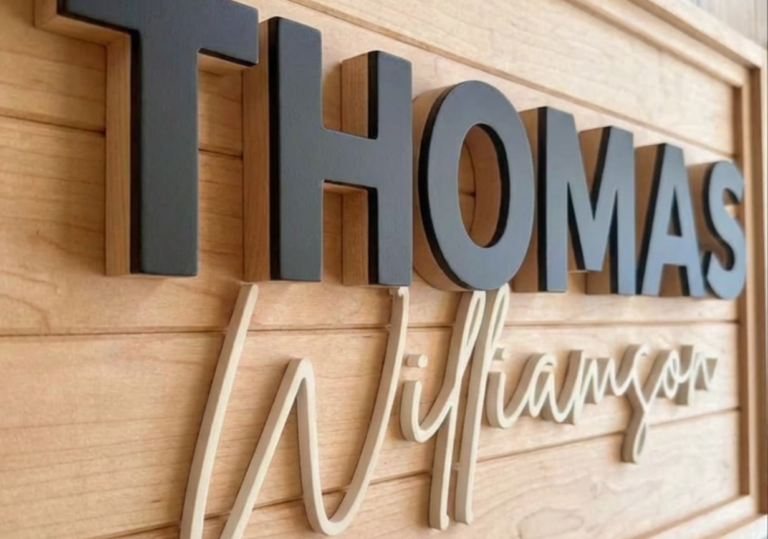

- Rotulación profesional.
- Directorios y placas identificativas.
- Marcaje industrial.

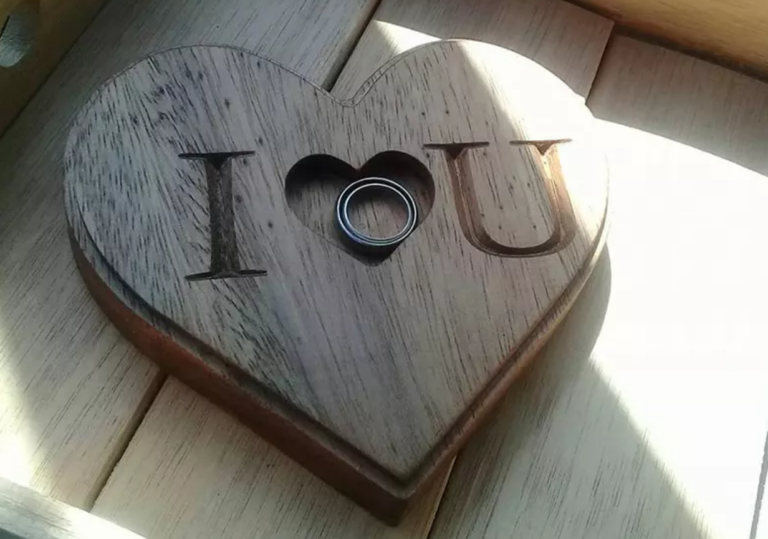

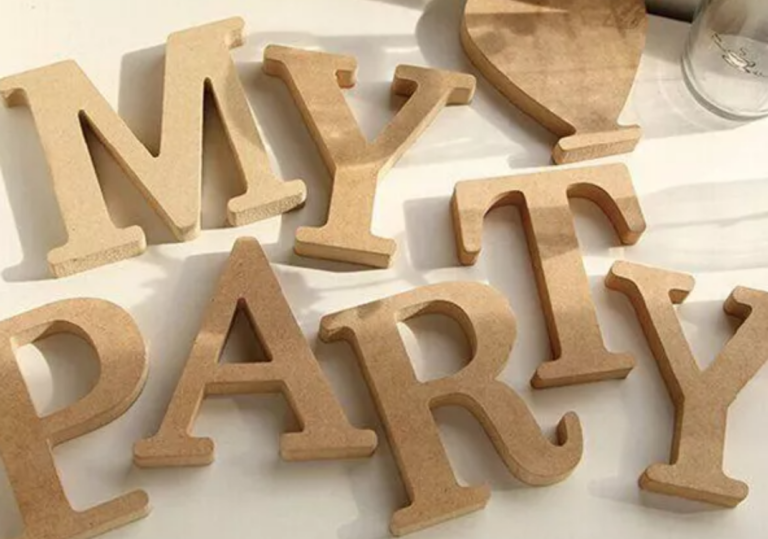

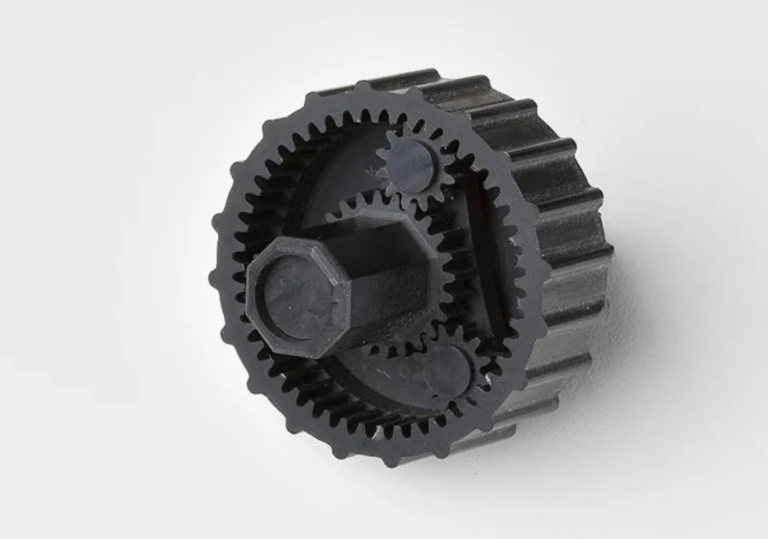

- Personalización de piezas.

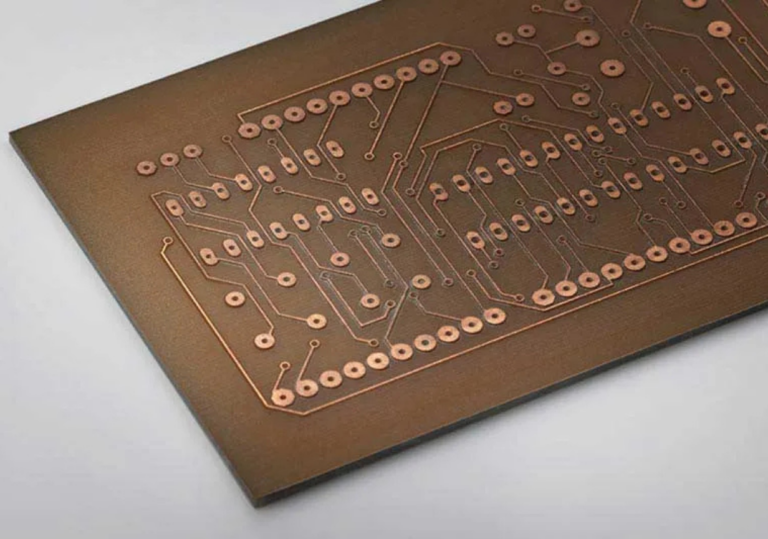

- Grabado técnico sobre materiales industriales.
La elección correcta del tipo de cutter y de la geometría de corte resulta fundamental para garantizar buenos resultados en cada aplicación de grabado en pantógrafo.
Consejos para mejorar el resultado al grabar con pantógrafo
Para obtener mejores resultados en trabajos de grabado en pantógrafo, es importante ajustar correctamente los parámetros de trabajo y utilizar herramientas adecuadas para cada aplicación.
Algunas recomendaciones básicas son:
- Elegir el cutter según el material a grabar.
- Ajustar la velocidad de corte y avance.
- Evitar profundidades excesivas en una sola pasada.
- Mantener la herramienta correctamente afilada.
- Revisar la sujeción del material antes de iniciar el trabajo.
- Utilizar la forma de corte adecuada según el acabado deseado.
Aplicar estos criterios ayuda a mejorar la precisión, reducir el desgaste de la herramienta y conseguir acabados más limpios y profesionales.

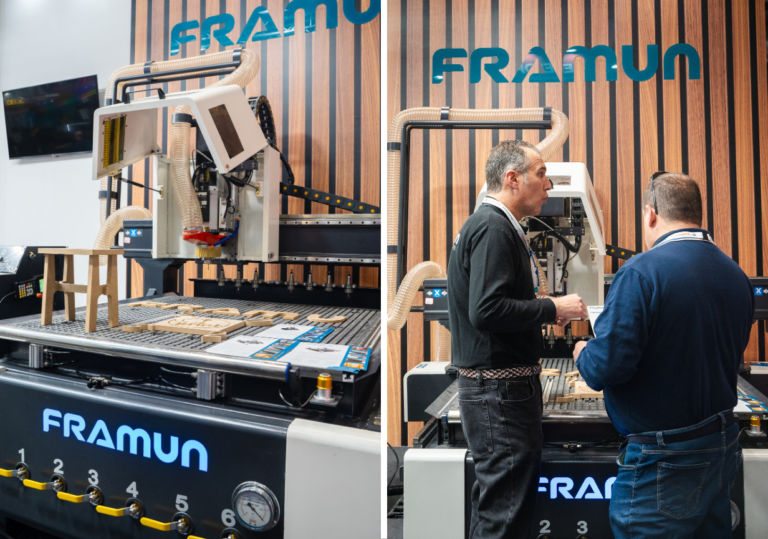

Mejora tus procesos de corte y grabado en pantógrafo con Framun Techno
Elegir la herramienta adecuada es clave para conseguir un corte y grabado en pantógrafo preciso, limpio y rentable. En Framun Techno te ayudamos a seleccionar cutters y soluciones profesionales adaptadas al tipo de material, profundidad de grabado y acabado que necesita tu empresa.
Si quieres optimizar tus trabajos de corte y grabado con pantógrafo, contacta con nuestro equipo técnico y recibe asesoramiento personalizado.
Preguntas frecuentes sobre corte y grabado en pantógrafo
¿Quieres incorporar en tu negocio un sistema de corte y grabado en pantógrafo? Aquí resolvemos las preguntas más habituales para ayudarte a tomar la mejor decisión.
El grabado en pantógrafo manual funciona mediante sistemas mecánicos de copia. En cambio, el grabado CNC permite automatizar el proceso a partir de diseños digitales. Esto mejora la precisión, la repetibilidad y la eficiencia en trabajos de corte y grabado en pantógrafo.
Los cutters de carburo micrograin suelen ofrecer una gran durabilidad y precisión en grabado en pantógrafo. Muy recomendados en trabajos donde se requiere resistencia al desgaste y acabados limpios. Sin embargo, la elección dependerá del material a mecanizar. La profundidad del grabado y el tipo de acabado que se necesite también influirán en la elección del tipo de cutter.
La velocidad de corte influye directamente en la calidad del acabado, el desgaste de la herramienta y la estabilidad del proceso. Por esto, es crucial ajustar correctamente la velocidad de avance y la profundidad para obtener grabados más limpios, reducir vibraciones y alargar la vida útil del cutter.
Es recomendable reafilar una herramienta cuando aparecen pérdidas de precisión, rebabas, acabados irregulares o mayor esfuerzo de corte. Un reafilado adecuado permite recuperar rendimiento, mantener la calidad del grabado en pantógrafo y evitar sustituciones prematuras de la herramienta.
Es muy importante evitar ciertos errores cuando se trabaja con grabado en pantógrafo. Algunos de los errores más comunes son:
- Utilizar un cutter inadecuado.
- Trabajar con una herramienta desgastada.
- Aplicar una profundidad excesiva en una sola pasada
- No fijar correctamente el material.
- Utilizar velocidades de corte incorrectas.
- No ajustar correctamente la velocidad de avance.
- Trabajar con herramientas mal afiladas.
- Elegir una geometría de corte poco adecuada para el material escogido.
Estos fallos pueden provocar rebabas, pérdida de precisión, rotura de la herramienta o acabados irregulares, reduciendo la calidad del corte y grabado en pantógrafo.
